1. Tujuan
[Kembali]
a . Untuk Mengetahui Fungsi dari Dot Matriks
b. Untuk Mengetahui Cara Kerja Dari Dot Matriks
2. Alat dan Bahan [Kembali]
1. IC 6116
3. Dasar Teori
[Kembali]
RAM (Random Acces Memory)
RAM adalah memori tempat penyimpanan data dan atau program untuk sementara waktu. Ada 2 macam RAM yaitu : RAM statis dan RAM dinamis. RAM statis mempunyai keuntungan dalam hal kemudahan pengoperasiannya karena tidak diperlukan refresh Row Address Strobe (RAS) dan Colom Address Strobe (CAS). Sedangkan kerugiannya adalah ukuran bit yang besar dan wakru access yang relatif lebih lama dibandingkan dengan RAM Dinamis. Apabila diperlukan memori RAM yang cukup kecil seperti dalam rangkaian sistem minimum di buku ini maka pemakaian RAM statis akan lebih menguntungkan karena tanpa menggunakan RAM Controller seperti pada RAM Dinamis. Untuk selanjutnya RAM statis disebut saja dengan RAM.
RAM 6116 yang dipakai didalam sistem minimum mempunyai pin CS (Chip Select) untuk mengaktifkan IC tersebut, pin OE (Output Enable) sebagai pin sinyal kontrol RD untuk membaca data dan pin WE (Write Enable) sebagai pin sinyal kontrol WR untuk menulis data seperti gambar 2. Selain itu, terdapat pin-pin untuk addresing A0-A10, pin data D0-D7 untuk masukan dan keluaran data 8 bit. Sisa bus address mulai A11-A19 dipergunakan untuk rangkaian decoding bagi RAM yang bersangkutan.
|
-CS |
-OE |
-WE |
Mode |
Pin–pin I-O |
|
1 |
X |
X |
Non aktif |
High Z |
|
0 |
0 |
1 |
Read |
Out |
|
0 |
1 |
0 |
Write |
In |
Dari tabel fungsi diatas dapat dilihat bahwa pin CS memegang peranan utama dalam kerja RAM statis 6116. Bila pin Chip Select aktif low maka operasi read dan write dapat dilaksanakan. Untuk mengaktifkan pin CS dapat diberikan input low dari output decoding I-O.
Urutan langkah-langkah yang dilaksanakan mikroprosessor dalam melaksanakan instruksi read atau write pada RAM adalah sebagai berikut:
a. Address dari memori yang akan dituju diload oleh mikroprosesor ke bus address setelah terdapat sinyal ALE.
b. Chip Select yang dari RAM yang dituju akan aktif low sehingga RAM me-input-kan address dari bus address misalnya A0-A10 seperti pada RAM 6116.
c. Kemudian mikroprosessor mengirim sinyal kontrol RD atau WR pada RAM.
d. RAM melakukan percobacaan atau penulisan sesuai dengan kombinasi sinyal control yang diterima seperti tabel 1 diatas.
1. IC 6116

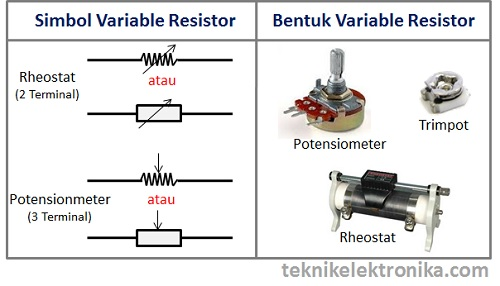

Perhitungan untuk Resistor dengan 4 Gelang warna :
Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2;
atau kalikan 105
Gelang ke 4 : Perak = Toleransi 10%
Maka nilai Resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.
Perhitungan untuk Resistor dengan 5 Gelang warna :
Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5
Gelang ke 4 : Hijau = 5 nol dibelakang angka gelang ke-2;
atau kalikan 105
Gelang ke 5 : Perak = Toleransi 10%
Maka nilai Resistor tersebut adalah 105 * 105 = 10.500.000 Ohm atau 10,5 MOhm dengan toleransi 10%.
Fungsi-fungsi Resistor di dalam Rangkaian Elektronika diantaranya adalah sebagai berikut :
- Sebagai Pembatas Arus listrik
- Sebagai Pengatur Arus listrik
- Sebagai Pembagi Tegangan listrik
- Sebagai Penurun Tegangan listrik

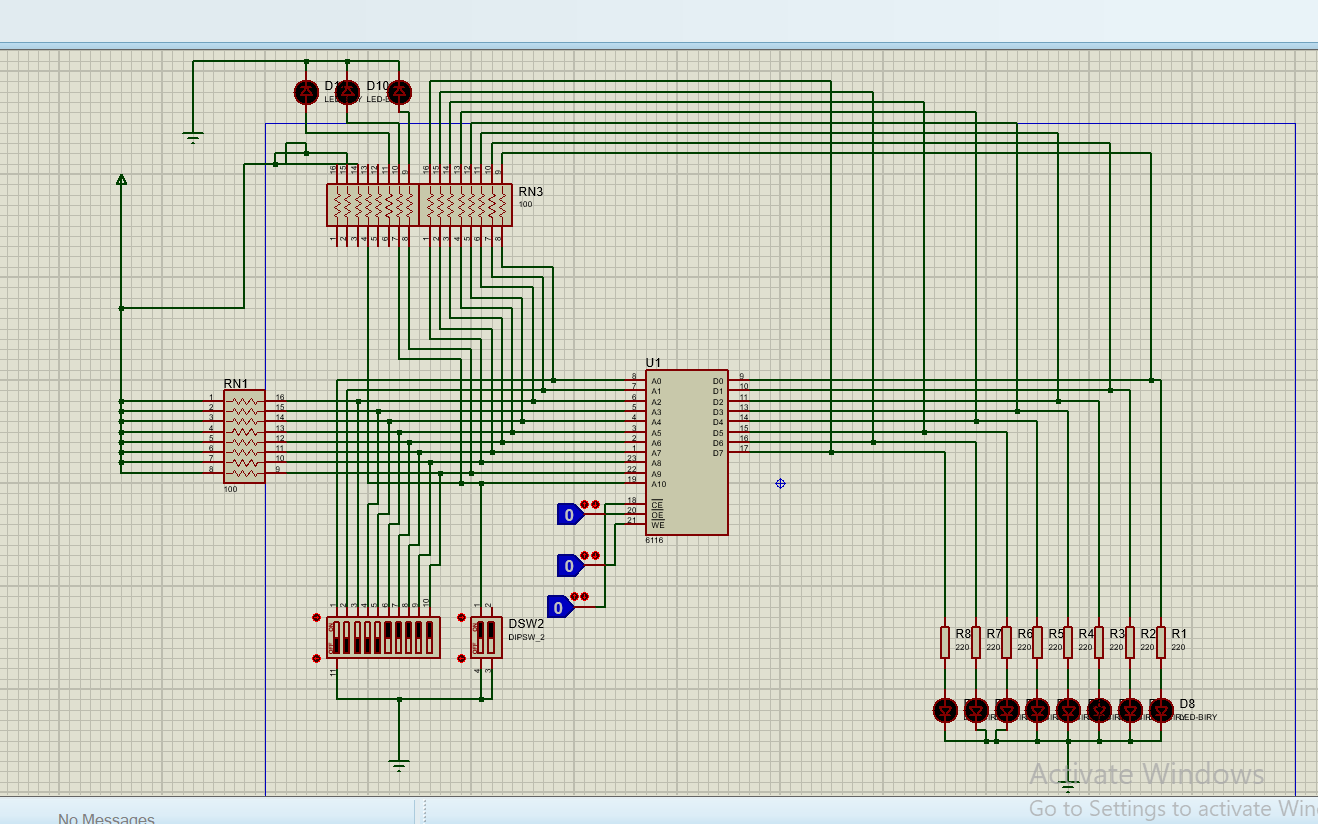

Rangakain ini menggunakan IC RAM 6116, RAM adalah memori tempat penyimpanan data dan atau program untuk sementara waktu.pada ram 6116 terdapat pin-pin yaitu pin A0-A10 merupakan alamat input, pin CS (Chip Select) untuk mengaktifkan IC tersebut pin OE (Output Enable) sebagai pin sinyal kontrol RD untuk membaca data dan pin WE (Write Enable) sebagai pin sinyal kontrol WR untuk menulis data,dan D0-D7 merupakan masukan dan keluaran data 8 bit.pada rangkain ini pin CS,pin OE,pin WE berlogika 0 yaitu akan jika aktif apabila diberi logika low.Pada masing masing pinya dibuat port paralel
5. Video Simulasi [Kembali]
6. Link Download [Kembali]
File Rangkaian = Klik Disini
File Datasheet IC6116 = Klik Disini
File Video Simulasi = Klik Disini
7. Contoh Soal [Kembali]
1. Jika pin-pin pada ic RAM 6116 -CS=0 –OE=0 –WE=1, maka respon pin pin i/o IC RAM 6116 adalah
a. high Z
b. out
c. in
d. non aktif
Jawaban : b. out
Pembahasan :
Kombinasi dari ketiga pin-pin tersebut dapat dilihat fungsinya seperti pada tabel 1.
Tabel 1 Fungsi pin-pin CS, OE dan WE pada RAM 6116
-CS
| -OE
| -WE
| Mode
| Pin–pin I-O
|
1
| X
| X
| Non aktif
| High Z
|
0
| 0
| 1
| Read
| Out
|
0
| 1
| 0
| Write
| In
|
Dari tabel fungsi diatas dapat dilihat bahwa pin CS memegang peranan utama dalam kerja RAM statis 6116. Bila pin Chip Select aktif low maka operasi read dan write dapat dilaksanakan. Untuk mengaktifkan pin CS dapat diberikan input low dari output decoding I-O.
Urutan langkah-langkah yang dilaksanakan mikroprosessor dalam melaksanakan instruksi read atau write pada RAM adalah sebagai berikut:
a. Address dari memori yang akan dituju diload oleh mikroprosesor ke bus address setelah terdapat sinyal ALE.
b. Chip Select yang dari RAM yang dituju akan aktif low sehingga RAM me-input-kan address dari bus address misalnya A0-A10 seperti pada RAM 6116.
c. Kemudian mikroprosessor mengirim sinyal kontrol RD atau WR pada RAM.
d. RAM melakukan pernbacaan atau penulisan sesuai dengan kombinasi sinyal control yang diterima seperti tabel 1 diatas
2. Apa Fungsi pin-pin D0-D7 pada IC RAM 6116 ?
a. sebagai alamat input
b. sebagai mengaktifkan IC
c. sebagai pin sinyal kontrol
d. sebagai masukan dan keluaran data 8 bi
e. tempat penyimpanan data
Jawaban : d. masukan dan keluaran data 8 bi
Pembahasan :
