Laporan Akhir 2 modul 1 up uc



[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Komponen

2. Rangkaian Simulasi

3. Flowchart

4. listing program

5. Video Simulasi

6. Kondisi

7. Link Download

1. Komponen [Kembali]

1. Arduino

Arduino adalah kit elektronik atau papan rangkaian elektronik open source yang di dalamnya terdapat komponen utama yaitu sebuah chip mikrokontroler dengan jenis AVR dari perusahaan Atmel. Arduino yang kita gunakan dalam praktikum ini adalah Arduino Uno yang menggunakan chip AVR ATmega 328P. Dalam memprogram Arduino, kita bisa menggunakan komunikasi serial agar Arduino dapat berhubungan dengan komputer ataupun perangkat lain.

2. Seven Segmen



Seven segment merupakan bagian-bagian yang digunakan untuk menampilkan angka atau bilangan decimal. Seven segment tersebut terbagi menjadi 7 batang LED yang disusun membentuk angka 8 dengan menggunakan huruf a-f yang disebut DOT MATRIKS. Setiap segment ini terdiri dari 1 atau 2 LED (Light Emitting Dioda). Seven segment bisa menunjukan angka-angka desimal serta beberapa bentuk tertentu melalui gabungan aktif atau tidaknya LED penyususnan dalam seven segment.

Supaya memudahkan penggunaannnya biasanya memakai sebuah sebuah seven segment driver yang akan mengatur aktif atau tidaknya led-led dalam seven segment sesuai dengan inputan biner yang diberikan. Bentuk tampilan modern disusun sebagai metode 7 bagian atau dot matriks. Jenis tersebut sama dengan namanya, menggunakan sistem tujuh batang led yang dilapis membentuk angka 8 seperti yang ditunjukkan pada gambar di atas. Huruf yang dilihatkan dalam gambar itu ditetapkan untuk menandai bagian-bagian tersebut.

Dengan menyalakan beberapa segmen yang sesuai, akan dapat diperagakan digit-digit dari 0 sampai 9, dan juga bentuk huruf A sampai F (dimodifikasi). Sinyal input dari switches tidak dapat langsung dikirimkan ke peraga 7 bagian, sehingga harus menggunakan decoder BCD (Binary Code Decimal) ke 7 segmen sebagai antar muka. Decoder tersebut terbentuk  dari pintu-pintu akal yang masukannya berbetuk digit BCD dan keluarannya berupa saluran-saluran untuk mengemudikan tampilan 7 segmen.

Common Cathode merupakan bergabung menjadi satu Pin, sedangkan penujang Anoda bisa menjadi Input untuk masing-masing Segmen LED.  Kaki Katoda yang terhubung menjadi 1 Pin ini merupakan Terminal Negatif (-) atau Ground sedangkan Signal Kendali (Control Signal) akan diberikan kepada masing-masing Kaki Anoda Segmen LED.LED Seven Segment Display Tipe Common Katoda.

2. Rangkaian Simulasi [Kembali]

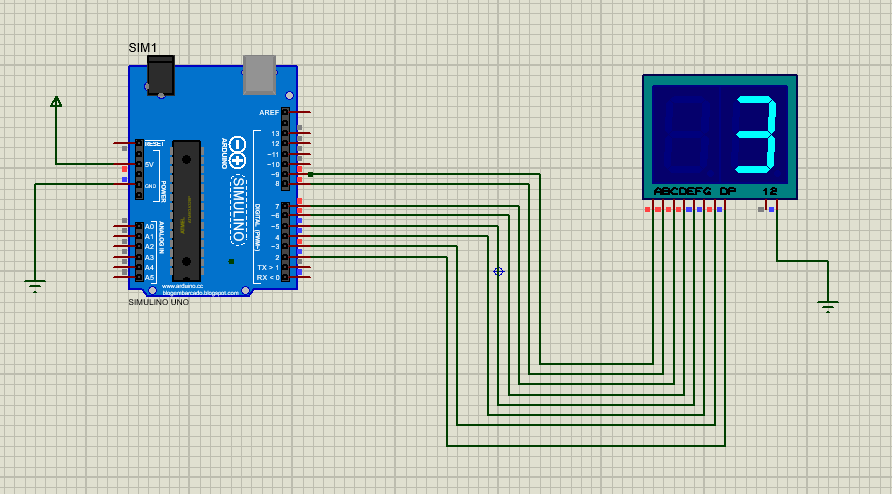

                                                                   sebelum disimulasikan

                                                                 sesudah disimulasikan

3. Flowchart [Kembali]

4. listing program [Kembali]

 byte pin[] = {2, 3, 4, 5, 6, 7, 8, 9};


void setup()
{   for (int i = 0; i <= 9; i++)
{
pinMode(pin[i], OUTPUT);
}
}

void loop()
{
       digitalWrite(2, LOW);
       digitalWrite(3,  HIGH);
       digitalWrite(4,  LOW);
       digitalWrite(5,  LOW);
       digitalWrite(6,  HIGH);
       digitalWrite(7, HIGH);
       digitalWrite(8, HIGH);
       digitalWrite(9, HIGH);
}

5. Video Simulasi [Kembali]



6. Kondisi [Kembali]

1.     Analisa apabila menggunakan jenis seven segmen commond anode, buatlah angka 3 analisa analisa program dan rangkaian

Jawab:



Apabila digunakan seven segment common katoda maka segmen akan aktif saat diberikan logika output HIGH agar LED nya menyala. Sehingga programnya untuk mengaktifkan LED adalah

  digitalWrite(2, LOW);

  digitalWrite(3, HIGH);

  digitalWrite(4, LOW);

  digitalWrite(5,  LOW);

  digitalWrite(6,  HIGH);

  digitalWrite(7, HIGH);

  digitalWrite(8, HIGH);

  digitalWrite(9, HIGH);

Namun, saat digunakan common anoda maka segmen akan aktif satt diberikan logika output LOW agar LED nya menyala. Sehingga programnya untuk mengaktifkan LED adalah:

  digitalWrite(2, HIGH);

  digitalWrite(3, LOW);

  digitalWrite(4, HIGH);

  digitalWrite(5,  HIGH);

  digitalWrite(6,  LOW);

  digitalWrite(7, LOW);

  digitalWrite(8, LOW);

  digitalWrite(9, LOW);

7. Link Download [Kembali]

File Rangkaian = Klik Disini

File Listing Program =  Klik Disini

Flowchart = Klik Disini

File Video Simulasi = Klik Disini

File Html = Klik Disini

File Library Arduino = Klik Disini

File Data Sheet Arduino =Klik Disini

File Datasheet Seven segmen = Klik Disini
